کارخانه و خط تولید
انتقال مواد اولیه، قطعات و محصولات میان طبقات تولید؛ با چرخه‌ی کاری سنگین و نیاز به دوام بالا.
پروژه‌های تخصصی
آسانسور صنعتی و باری
آسانسور صنعتی و باری برای جابه‌جایی بار سنگین، تجهیزات یا خودرو طراحی میشود و در کارخانه‌ها، انبارها، بیمارستان‌ها و پارکینگ‌های چندطبقه کاربرد دارد. طراحی و ظرفیت این آسانسورها متناسب با نیاز دقیق هر پروژه‌ی صنعتی تعیین میشود.
کاربردهای رایج آسانسور صنعتی و باری
آسانسورهای صنعتی و باری در چهار کاربرد اصلی به کار می‌روند: خط تولید، انبار و لجستیک، بیمارستان و پارکینگ. هر کاربرد الزامات متفاوتی در ظرفیت، ابعاد کابین و شیوهی بارگیری دارد.
انبار و لجستیک
جابه‌جایی پالت و کالا با لیفتراک یا جک پالت؛ کابین بزرگ، کف مقاوم و درب‌های عریض ضروری‌اند.
بیمارستان (تختبر)
انتقال تخت بیمار، تجهیزات پزشکی و کادر درمان؛ با کابین عمیق، حرکت نرم و توقف دقیق.
پارکینگ (خودروبر)
جابه‌جایی خودرو در پارکینگ‌های طبقاتی و ساختمان‌هایی که امکان ساخت رمپ ندارند.
ملاحظات فنی طراحی آسانسور صنعتی
در آسانسورهای باری، اشتباه در برآورد بار یا شیوهی بارگیری مستقیماً به ایمنی و عمر دستگاه آسیب می‌زند؛ این چهار موضوع پایه‌ی طراحی‌اند.
ظرفیت بار
بیشترین وزن بار به‌علاوه‌ی وزن وسیله‌ی حمل (لیفتراک یا چرخ‌دستی) مبنای محاسبه‌ی ظرفیت است، نه فقط وزن کالا.
ابعاد کابین
ابعاد بزرگ‌ترین بار و فضای مانور وسیله‌ی حمل، طول و عرض کابین و عرض درب را تعیین می‌کنند.
دوام سازه
ریل‌ها، کف کابین و سازه‌ی چاه باید برای ضربه‌ی بارگیری و چرخه‌ی کاری مکرر طراحی شوند.
ایمنی حمل بار سنگین
تجهیزات ایمنی، کنترل اضافه‌بار و ترمز اضطراری متناسب با ظرفیت بالا انتخاب و آزمایش میشوند.
ساختار آسانسور باری و خودروبر هیدرولیک
در جابه‌جایی بارهای سنگین، محرکه هیدرولیک به دلیل توان بالای جک، حرکت نرم و توقف دقیق هم‌تراز با کف طبقه کاربرد زیادی دارد. آسانسورهای باری هیدرولیک در ظرفیت‌های حدود ۱ تا ۲۰ تن و برای هر پروژه به‌صورت اختصاصی طراحی و مونتاژ میشوند.
آسانسور باری
- حمل کالا، پالت و تجهیزات در کارخانه، انبار، فروشگاه بزرگ و محیط‌های صنعتی
- طراحی و ساخت اختصاصی بر اساس نوع بار، شیوه بارگیری (دستی، چرخ‌دستی یا لیفتراک) و موقعیت نصب
- امکان اجرای کابین با یک ورودی یا دو ورودی متقابل برای مسیرهای رفت‌وآمد متفاوت
آسانسور خودروبر
- جابه‌جایی عمودی خودرو و لیفتراک در پارکینگ‌های طبقاتی، نمایشگاه‌ها و ساختمان‌های با محدودیت رمپ
- ظرفیت‌های حدود ۲ تا ۲۰ تن، متناسب با وزن و ابعاد وسیله
- قابل اجرا در جانمایی‌های مختلف؛ ورود و خروج از یک سمت یا دو سمت متقابل
ابعاد نمونه آسانسور باری هیدرولیک
| ظرفیت (kg) | ابعاد کابین (mm) | بازشوی مفید درب (mm) | ابعاد چاه (mm) | فاصله ریل تا سازه (mm) | |||
|---|---|---|---|---|---|---|---|
| A | B | PL | C | Dیک ورودی | Dدو ورودی متقابل | E | |
| ۲۵۰۰ | ۱۵۰۰ | ۲۷۰۰ | ۱۳۰۰ | ۲۲۰۰ | ۳۱۰۰ | ۳۲۶۰ | ۲۳۰ |
| ۳۰۰۰ | ۲۱۰۰ | ۲۷۰۰ | ۱۷۰۰ | ۲۸۰۰ | ۳۱۰۰ | ۳۲۶۰ | ۲۳۰ |
| ۴۰۰۰ | ۲۲۰۰ | ۳۱۰۰ | ۱۸۰۰ | ۲۹۰۰ | ۳۵۰۰ | ۳۶۶۰ | ۲۳۰ |
| ۵۰۰۰ | ۲۶۰۰ | ۳۹۰۰ | ۲۱۰۰ | ۳۳۰۰ | ۴۳۰۰ | ۴۴۶۰ | ۲۳۰ |

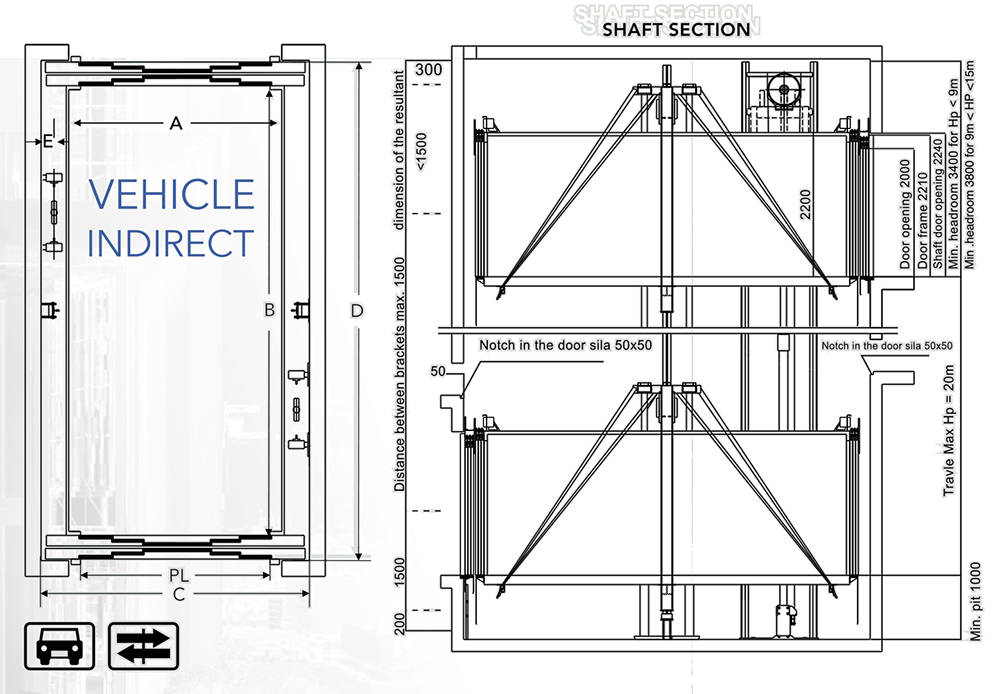

ابعاد نمونه آسانسور خودروبر هیدرولیک
| ظرفیت (kg) | ابعاد کابین (mm) | بازشوی مفید درب (mm) | ابعاد چاه (mm) | فاصله ریل تا سازه (mm) | |||
|---|---|---|---|---|---|---|---|
| A | B | PL | C | Dیک ورودی | Dدو ورودی متقابل | E | |
| ۳۰۰۰ | ۲۴۰۰ | ۵۳۰۰ | ۲۳۰۰ | ۳۳۰۰ | ۵۷۷۰ | ۶۰۴۰ | ۲۳۰ |
ابعاد این جدول نمونه و تقریبی است و بر پایه الزامات استاندارد EN 81 برای آسانسورهای هیدرولیک پیشنهاد شده؛ اندازه نهایی کابین، درب و چاه پس از بازدید و بررسی نقشه ساختمان توسط واحد فنی تعیین میشود.

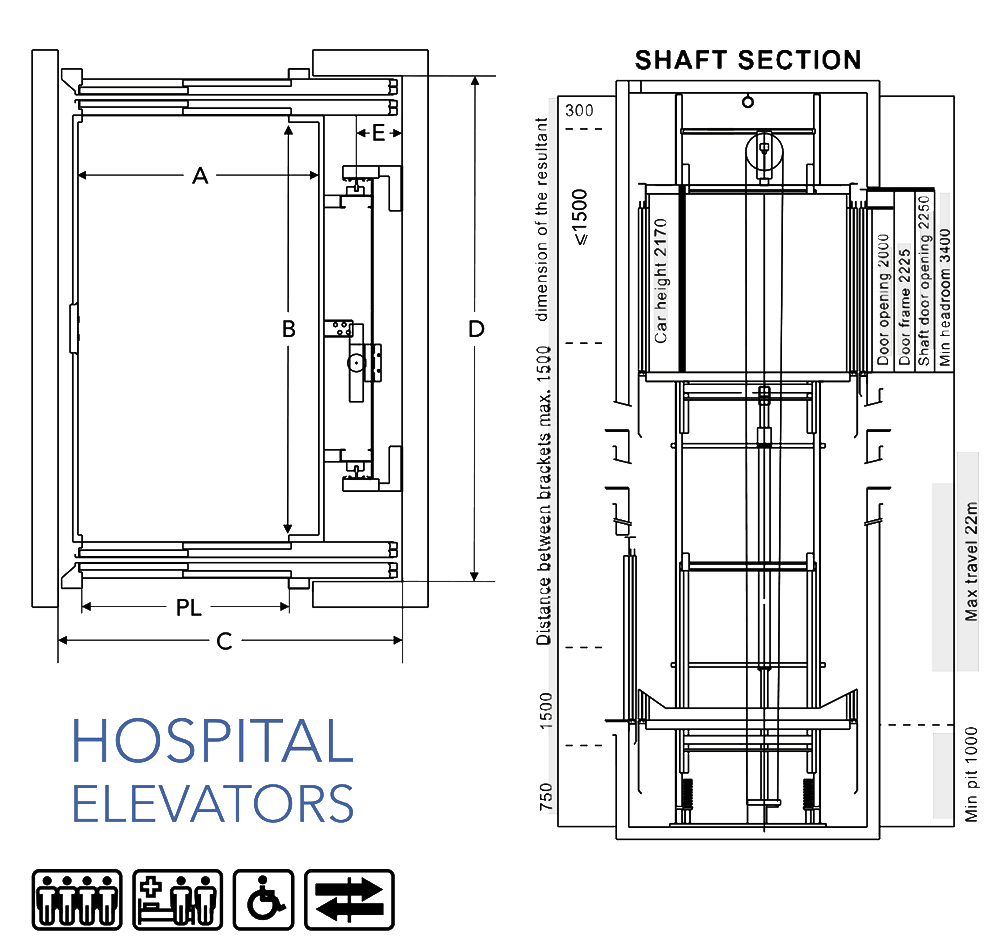

آسانسور بیمارستانی: ساختار و نکات طراحی
آسانسور بیمارستانی (تختبر یا برانکاردبر) باید تخت بیمار، همراهان و تجهیزات پزشکی را هم‌زمان و بدون تکان جابه‌جا کند. کابین عمیق، درب عریض و توقف دقیق هم‌تراز با کف طبقه سه ویژگی اصلی این آسانسورهاست و محرکه هیدرولیک به دلیل حرکت نرم، در بسیاری از مراکز درمانی کم‌ارتفاع گزینه مناسبی است.
چه چیزی آسانسور بیمارستانی را متفاوت می‌کند؟
- کابین عمیق: طول کابین متناسب با تخت یا برانکارد و فضای کافی برای کادر درمان در کنار بیمار
- درب عریض و دو ورودی متقابل: ورود از یک سمت و خروج از سمت مقابل، بدون نیاز به چرخاندن تخت در کابین
- حرکت نرم و توقف دقیق: شروع و توقف بدون ضربه و هم‌ترازی کامل کف کابین با کف طبقه برای عبور چرخ تخت
- دسترس‌پذیری: مناسب برای کاربران ویلچر و حمل مسافر در تعداد بالا (بیش از ۱۲ نفر)
- اولویت‌بندی: امکان پیش‌بینی حالت اضطراری یا اختصاصی برای انتقال بیمار در طراحی تابلو فرمان
ابعاد نمونه کابین و چاه برای ظرفیت‌های ۲۵۰۰ کیلوگرم به بالا در جدول آسانسور باری همین صفحه آمده است؛ ستون «دو ورودی متقابل» برای چیدمان رایج بیمارستانی کاربرد دارد. مشخصات نهایی باید با نوع تخت، تجهیزات همراه و مسیر حرکت در مرکز درمانی هماهنگ شود.
چه اطلاعاتی برای طراحی اولیه لازم است؟
نقشه‌ی محل، نوع بار یا وسیله، بیشترین وزن و ابعاد بار، شیوهی بارگیری، تعداد توقف‌ها، دفعات استفاده و شرایط محیط نصب را ارائه کنید. ظرفیت و ابعاد نهایی بدون این داده‌ها قابل تعیین نیست و طراحی پیش از ساخت از هزینه‌های اصلاحی بعدی جلوگیری می‌کند.
برای مقایسه با آسانسورهای مسافری، مقایسه انواع آسانسور و برای نمونه‌های اجرایی، پروژه‌های اجراشده را ببینید.
پرسش‌های متداول آسانسور صنعتی و باری
آسانسور صنعتی چه تفاوتی با آسانسور مسافربر دارد؟
آسانسور صنعتی و باری ظرفیت بار بسیار بالاتر، سازه و ریل مقاوم‌تر، کابین بزرگ‌تر با کف ضد سایش و درب‌های عریض‌تری دارد تا بارگیری با چرخ‌دستی یا لیفتراک ممکن باشد. مشخصات آن همیشه بر اساس نوع بار و چرخه‌ی کاری پروژه طراحی میشود.
آیا آسانسور بیمارستانی هم در همین دسته است؟
بله. آسانسور تختبر بیمارستانی به کابین عمیق، درب عریض، حرکت نرم و توقف دقیق نیاز دارد و این الزامات ویژه در طراحی آسانسورهای صنعتی و باری لحاظ میشوند.
ظرفیت آسانسور صنعتی ELESONE چقدر است؟
ظرفیت متناسب با نیاز هر پروژه طراحی میشود و آسانسورهای باری هیدرولیک در محدودهی حدود ۱ تا ۲۰ تن قابل اجرا هستند. برای تعیین مشخصات دقیق، نوع و وزن بار و شیوهی بارگیری را با کارشناسان ELESONE در میان بگذارید.
